Encoders e Inclinômetros

Encoders Incrementais

Alta robustez e precisão para monitoramento confiável de movimento, mesmo nos ambientes mais exigentes.

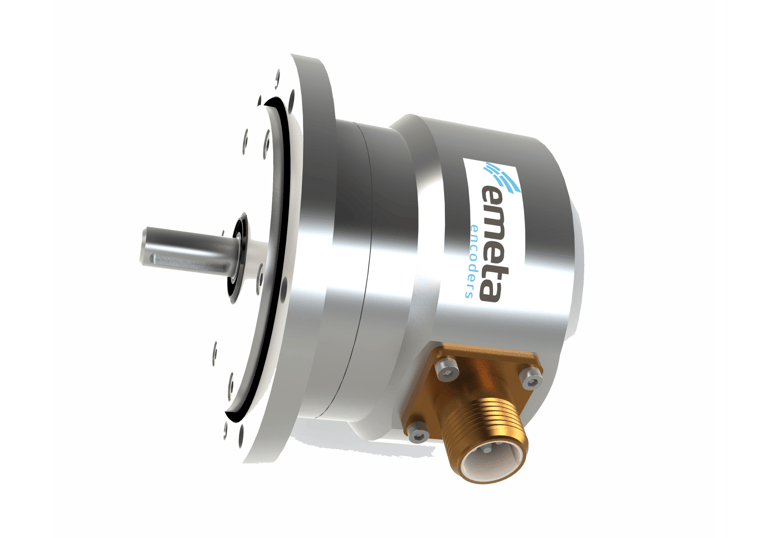

Série MA401

ENCODER INCREMENTAL HEAVY DUTY
Ø 115 mm

Características:

• Adequado para aplicações offshore e ambientes com água salgada

• Diâmetro de 115 mm em aço inoxidável AISI 316

• Eixo de Ø 11 mm com chaveta, em aço inoxidável 1.4057

• Rolamentos reforçados e de alta robustez

• Proteção contra curto-circuito e inversão de polaridade

• Vedação IP67 contra poeira e respingos d’água

• Alimentação padrão de 5 a 30 Vdc

• Frequência de operação de até 300 kHz

• Emissão de 2 sinais em onda quadrada + pulso de marcação

Especificações Mecânicas

• Força radial máxima: < 350 N

• Força axial máxima: < 250 N

• Velocidade máxima: 3.000 rpm (8.000 rpm em versão especial)

• Vibração: 20 g, faixa de 20–2.000 Hz

• Choque: 200 g com duração de 11 ms

• Peso: 3,6 kg (em AISI 316 – aço inoxidável)

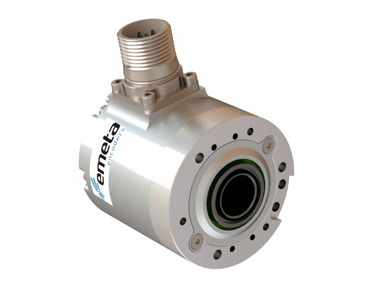

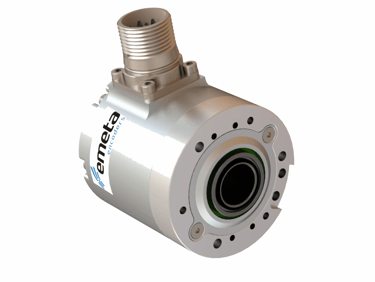

Série MB480

ENCODER INCREMENTAL HEAVY DUTY
Ø 60 mm

Características:

• Eixo semi-furado de 10–16 mm

• Eixo passante (hollow shaft) de 10–16 mm

• Eixo cônico com relação 1:10, até 17 mm de diâmetro

• Eixo maciço de 10–25 mm

• Rolamentos cerâmicos ampliados, robustos e não condutivos

• Proteção contra curto-circuito e inversão de polaridade

• Vedação IP67 contra poeira e imersão em água

• Alimentação padrão: 7–35 Vdc ou 5 Vdc

• Emissão de 2 sinais em onda quadrada, pulso de marcação de 300 kHz e sinais invertidos

• Opções de customização mediante solicitação

Especificações Mecânicas

• Carga radial: 600 N – vida útil de até 50.000 horas

• Carga axial: 275 N – vida útil dos rolamentos

• Velocidade máxima: 9.000 rpm

• Vibração: 20 g, na faixa de 22–2.000 Hz

• Choque: 100 g com duração de 11 ms

• Peso: aproximadamente 610 g (sem o cabo)

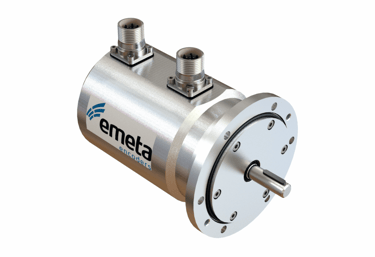

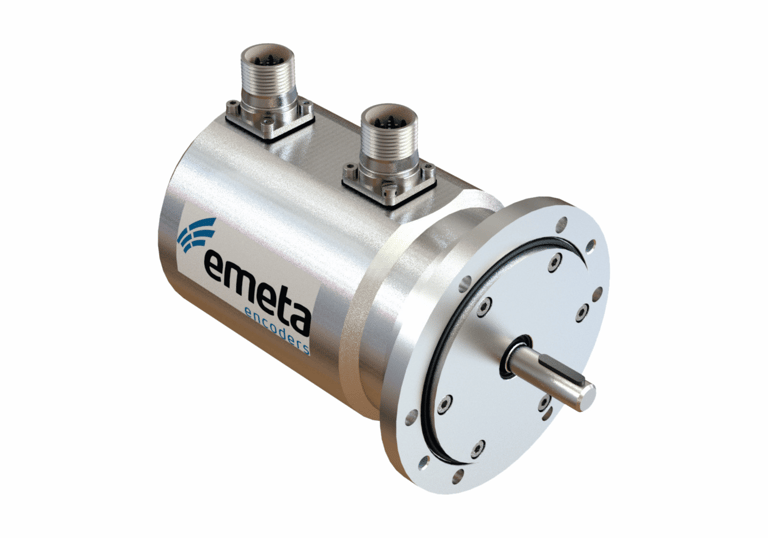

ENCODER HEAVY DUTY + SOBREVELOCIDADE
Ø 115 mm

Características:

• Encoder com flange padrão EURO B10 em aço inoxidável AISI 316

• Combinação de encoder incremental com chave de sobrevelocidade integrada

• Ideal para uso offshore e ambientes com exposição à água salgada

• Corpo de Ø 115 mm em alumínio anodizado ou aço inoxidável AISI 316

• Eixo de Ø 11 mm com chaveta, em aço inoxidável 1.4057

• Velocidade de comutação fixa com base em princípio centrífugo

• Chave com contatos isolados de abertura e fechamento

• Rolamentos robustos de grande porte

• Proteção contra curto-circuito e inversão de polaridade

• Vedação IP67 contra poeira e respingos d’água

• Membrana respirável (dupla na caixa de terminais)

• Vedação dupla no eixo com lábio protetor

Especificações da Função de Sobrevelocidade (Overspeed)

• Velocidade de atuação (n): 800 a 4.000 rpm (valor pré-definido)

• Princípio de funcionamento: Tipo centrífugo mecânico

• Precisão de comutação: n ± 75 rpm (padrão)

• Histerese de comutação: Aproximadamente 40 a 65% da velocidade de comutação

• Desvio de comutação: < 3% (diferença entre rotações horária e anti-horária)

• Vida útil mecânica: 500.000 ciclos

• Velocidade máxima de operação: 5.000 rpm

• Tipo de contato: Aberto / Fechado (Open / Close)

• Capacidade de comutação: 22 A / 230 Vac (curto período)

Série MA4501

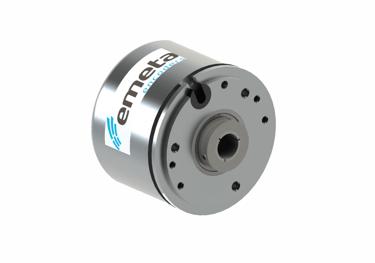

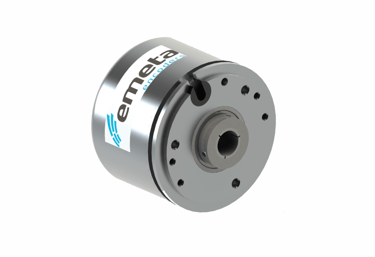

Série MA210

ENCODER INCREMENTAL HEAVY DUTY
Ø 58 mm

Características:

• Encoder com synchroflange, trava de rotação e 3 furos de fixação M4

• Diâmetro externo de Ø 58 mm

• Eixo semi-furado de 6, 8, 10 ou 12 mm

• Rolamentos reforçados de alta robustez

• Proteção contra curto-circuito e inversão de polaridade

• Vedação IP65 – resistente à poeira e respingos de água

• Alimentação padrão: 5 a 30 Vdc, frequência de até 300 kHz

• Emissão de 2 sinais em onda quadrada

• Pulso de marcação (Z), sinais invertidos e função “sense”

• Opções de customização disponíveis sob consulta

Especificações Mecânicas

• Carga radial: 110 N – vida útil estimada de 50.000 horas

• Carga axial: 70 N – vida útil dos rolamentos

• Velocidade máxima: 6.000 rpm (12.000 rpm em versão especial)

• Vibração: 20 g, faixa de 20–2.000 Hz

• Choque: 200 g com duração de 11 ms

• Peso: aproximadamente 200 g (sem cabo)

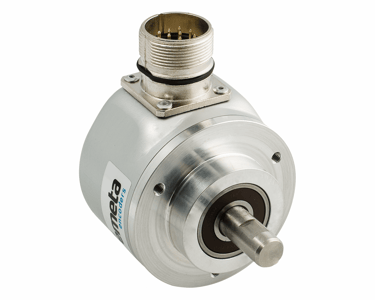

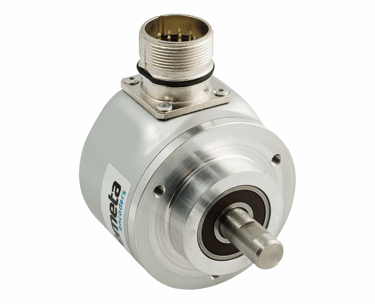

Série MA120

ENCODER INCREMENTAL HEAVY DUTY
Ø 58 mm

Características:

• Encoder com flange redonda de Ø 36 mm e 3 furos de fixação M4

• Ø 58 mm de diâmetro externo

• Eixo maciço de Ø 6 ou 8 mm (sem face) ou Ø 10 mm (com face)

• Rolamentos robustos de grande porte

• Proteção contra curto-circuito e inversão de polaridade

• Grau de proteção IP65 contra poeira e respingos d’água

• Alimentação padrão de 5 a 30 Vdc, frequência de até 300 kHz

• Dois sinais em onda quadrada

• Pulso de marcação (Z), sinais invertidos e função “sense”

• Opções: saída coletor aberto, 5–30 Vdc, 300 kHz

• Personalizações sob consulta

Especificações Mecânicas

• Carga radial: 180 N – vida útil estimada de 50.000 horas

• Carga axial: 130 N – vida útil dos rolamentos

• Velocidade máxima: 6.000 rpm (12.000 rpm em versão especial)

• Vibração: 20 g, na faixa de 20–2.000 Hz

• Choque: 200 g com duração de 11 ms

• Peso: aproximadamente 275 g (sem cabo)

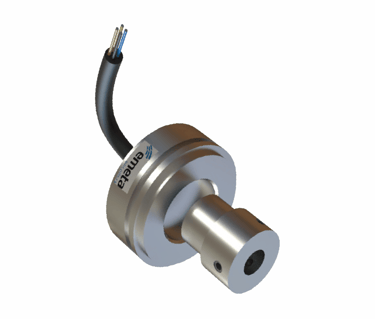

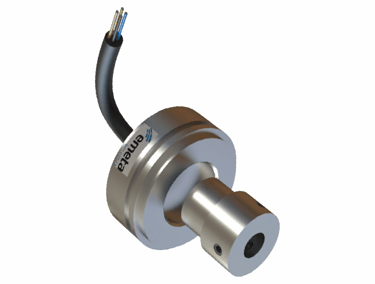

ENCODER INCREMENTAL SEM ROLAMENTO
Ø 30 mm | Série MG30

Características:

• Encoder com synchro flange

• Grau de proteção elevado IP68, ideal para ambientes agressivos

• Princípio de medição sem contato — não há desgaste mecânico

• Sem partes móveis, garantindo vida útil longa e operação confiável

• Design compacto, de pequenas dimensões e perfil achatado

Especificações padrão:

• Alimentação: 7–35 Vdc

• Frequência de saída: até 100 kHz

• 2 sinais em onda quadrada, com até 1024 pulsos por rotação (ppr)

• Garantia: 24 meses

Opções disponíveis:

• Alimentação de 5 Vdc

• Carcaça em aço inoxidável AISI 316

• Carcaça em plástico de engenharia

Características Mecânicas e de Construção

• Material da carcaça: Alumínio anodizado

• Opções de material: Aço inoxidável (AISI 316) ou plástico

• Grau de encapsulamento: IP68 (conforme IEC 60529)

• Velocidade rotacional máxima: 9.000 rpm

• Resistência à vibração: 50 g, faixa de 20–2.000 Hz (IEC 60068-2-6)

• Resistência a choque: 200 g com duração de 11 ms (IEC 60068-2-27)

• Peso aproximado: 30 g (sem cabo)

Série MG30

Encoders Absolutos

Leitura precisa de posição em tempo real, com robustez e confiabilidade mesmo após perda de energia ou reinicialização.
